Mogan Gh.L, Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor conico-cilindrice. Universitatea Transilvania din Braşov

Anexa.11.2.4.1 Inele de ridicare

(extras STAS 3186-77)

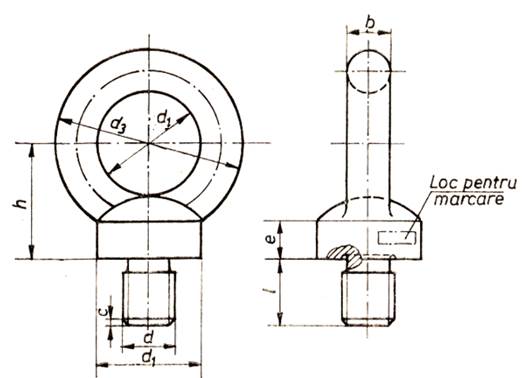

Varianta I – Inel de ridicare de tip şurub

Formă şi dimensiuni

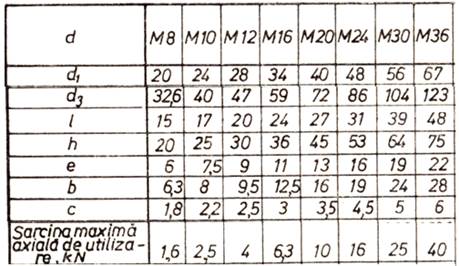

Valori dimensiuni

Notare în desenele de ansamblu

Inel şurub d STAS 3186-77 (ex. Inel şurub M12 STAS 3186-77)

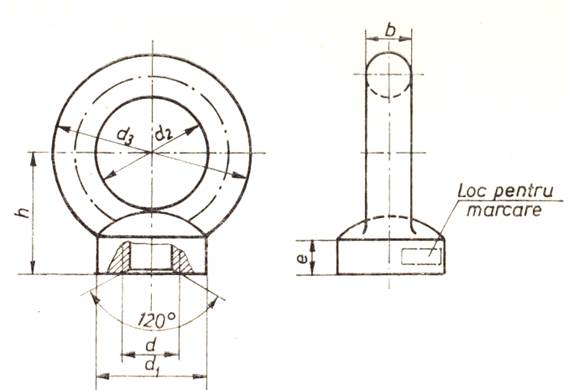

Varianta a II a – Inel de ridicare de tip piuliţă

Formă şi dimensiuni

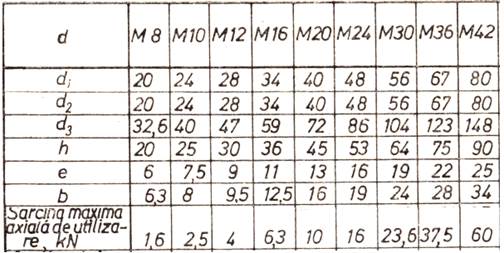

Valori dimensiuni

Notare în desenele de ansamblu

Inel piuliţă d STAS 3186-77 (ex. Inel piuliţă M12 STAS 3186-77)
